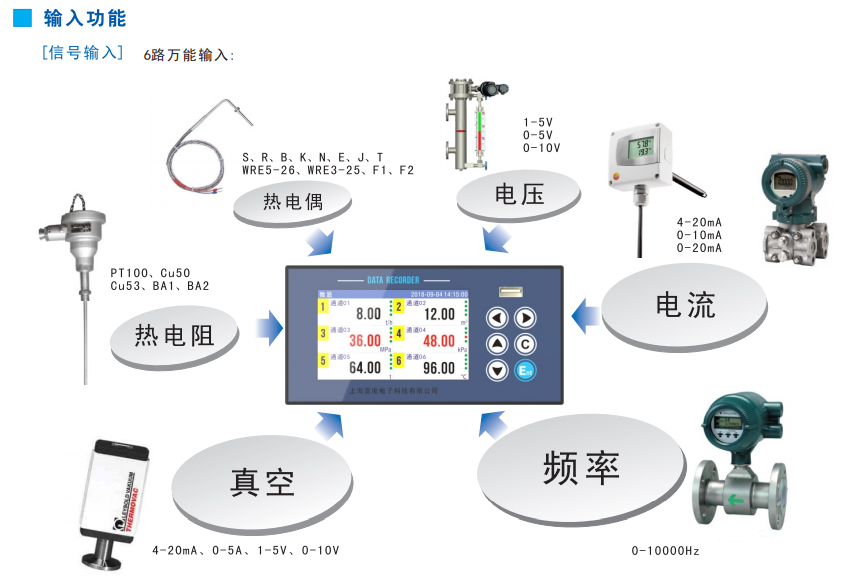

YX200R系列六通道萬能輸入無紙記錄儀是將工業現場的各種需要監視記錄的輸入信號,如熱電阻和熱電偶的溫度信號、壓力變送器的壓力信號

　　儀表還可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等多種信號。具有傳感器隔離配電輸出、繼電器報警輸出、歷史數據轉存、打

印以及遠程通訊功能。

　　記錄儀帶標準 USB 2.0 接口。支持優盤轉存和備份歷史數據。可外接微型打印機，可手動打印數據，曲線，定時自動打印實時數據，滿足用戶

現場打印的需要。

　　功能特點

　　　　　*測量范圍：各種溫度、濕度、壓力、電流、電壓等信號范圍均可

　　　　　*基本誤差：±0.2%F.S

　　　　　*顯 示 器：彩色液晶顯示，4寸高清真彩液晶顯示屏。

　　　　　*記錄測量路數：1-6路，具體路數根據客戶要求定做。

　　　　　*輸入規格：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電偶等。

　　　　　*輸出規格：6路繼電器輸出，250VAC 3A，30VDC 3A（阻性負載）默認為常開觸點。

　　　　　*記錄間隔與記錄時間：
　　　　　　
　　　　　　　記錄間隔 1秒　2秒　 5秒　 10 秒 　15 秒 30 秒　 1分 　 2分 　5分 10分 30分 1 小時

　　　　　　　記錄長度 10天 20天 30天 　60天 ...... 1.5年

　　　　　　　記錄內存: 128Mb

　　　　　*其 它 記 錄: 報警記錄256 條掉電記錄256 條操作日志256 條

　　　　　*電 源：開關電源85VAC～265VAC、50Hz 或DC24V、功耗<10W

　　　　　*環境溫度：0 － 50℃ 環境濕度：0 － 85％RH （不結露）

　　　　　*儀表尺寸：160×80×88（mm） 開孔尺寸：152×76（mm）

　 主要技術指標：

　　　輸入通道：1-6路輸入可選，信號全隔離，采樣周期1秒

　　　輸入信號：熱電阻、熱電偶、電壓、電流和頻率等。

　　　存儲容量：128Mb,90萬條記錄，1秒記錄間隔可記錄10天

　　　顯示屏：　4.0英寸TFT真彩液晶屏，分辨率800*480

　　　變送輸出：2路變送可選，4-20mA,精度：度±0.1%F.S

　　　報警輸出：1-6路報警可選，繼電器220V/3A 常開觸點

　　　配 　電： 2路24VDC±10% 每路30mA

　　　USB接口：USB2.0高速接口，可以用U盤轉存數據

　　　操作系統：簡體中文，英文雙語可選

　　　通訊接口：RS485接口和RJ45接口可選，標準ModbusRTU協議

　　　打印功能：1路微型打印機接口，可配微型打印機，現場打印數據。

　　　電　 源：交流：100-240VAC,頻率：50-60HZ,直流24VDC±10%

　　　尺寸重量：面板160*80*88mm，開孔152*76mm，重量450g
