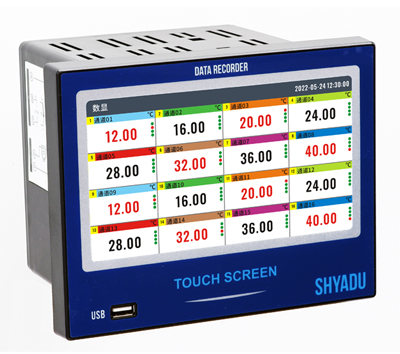

YX500R為工業溫度記錄儀，7寸彩色觸摸顯示屏800*480分辨率，最多32通道隔離型萬能信號輸入。可輸入電流、電壓

熱電偶和熱電阻等工業標準信號，可同時配置報警繼電器輸出、電流變送輸出等功能。實時采集信號、保存通道數據，形

成歷史數據，最快1秒記錄間隔，可通過USB設備快速轉存歷史數據，支持RS485、以太網通訊接口。32路溫度記錄儀數據及

狀態以數值、棒圖和曲線多種數據展現形式顯示。

　　　YX500R溫度記錄儀功能特點：

二、32路溫度記錄儀技術參數：

1、測量通道數：1-32通道，也可根據要求定做1通道、2通道、3通道....32通道等。(每通道全隔離)

2、顯示屏：7寸彩色觸摸液晶顯示屏，800×480分辨率，畫面清晰，寬視角。

3、32路溫度記錄儀輸入信號：

電壓:(0-5)V、(1-5)V、(0-10)V，(0-20)mV、(0-100)mV，　電流：(0-10)mA、(4-20)mA、 (0-20)mA　

熱電偶： K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等 　熱電阻： Pt100、Cu50、BA1、BA2、電阻400Ω

頻率（定制）：Fr 0-10000Hz

4、32路溫度記錄儀精度：±0.2%FS（即測量范圍滿量程的±0.2%）

5、報警繼電器：16路常開繼電器，250VAC 3A, 30VDC 3A (阻性負載)

6、變送輸出：最多8路4-20mA 變送輸出，負載≤750Ω，精度：0.2%

7、記錄間隔：1秒、 2秒、 5秒、 10秒、 15秒、 30秒、 1分、 2分、 5分、 10分、 30分、 1小時

8、數據內存：64MB內存，90萬（900K）條記錄

9、記錄時長：32通道1秒記錄間隔，記錄10天，動態循環覆蓋存儲

10、其它記錄：報警列表、掉電記錄、操作日志各256條，循環覆蓋存儲

11、RS485采集：1路RS485采集接口，標準Modbus RTU 協議

12、以太網通訊：1路以太網通訊接口，標準Modbus TCP 協議

13、USB接口：USB2.0 ,支持 32G 大容量優量

15、32路溫度記錄儀外型尺寸: 面板 187*147mm，深度 145mm，開孔 138*138mm）

16、儀表工作環境：環境溫度：-10℃ - 60℃ 環境濕度： 0 - 85％RH （不結露）

三、數據記錄功能

　　記錄儀根據設定記錄間隔實時記錄采樣數據，記錄間隔可選：1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分

10分、30分、1小時。

　　記錄儀內部存儲器可儲存90萬（900K）條記錄，循環覆蓋存儲，連續記錄時長如下及計算：基數按1秒記錄間隔，最多

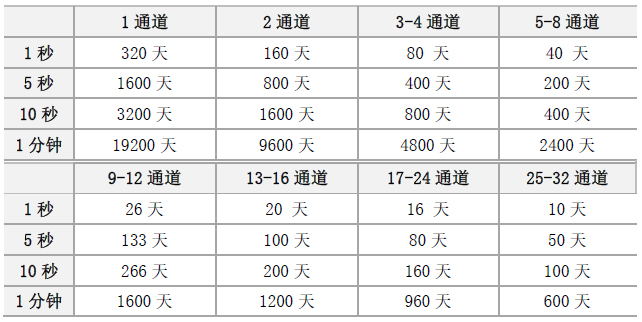

32通道，可記錄10天; 不同通道數且連續存儲時長如下，其它記錄間隔按倍數加倍記錄時長.

　　　　　備注：
　　　　　　　　　如改變記錄間隔，歷史數據不會丟失錯亂

　　　　　　　　　調整時間，時間未重曡部分歷史數據不會丟失錯亂

　　　　　　　　　如改變通道信號或量程，歷史數據將會概據量程變化

　　　　　　　　　如斷電未使用，不產生歷史數據

　　　其他記錄功能

　　　　　　　　　記錄儀同時記錄報警記錄、掉電記錄、操作日志，各256條記錄，循環存儲。

　　　　　　　　　報警列表包括報警（消報）通道、類型、狀態和時間。

　　　　　　　　　掉電記包括儀表掉電時間，上電時間和時長。

　　　　　　　　　操作日志包括進入組態、修改組態、出廠設置以及時間等。

四、通訊功能與數據導出

1、USB接口功能：
　　　記錄儀標配有USB輸出口，用戶可以將畫面翻到功能查詢畫面中的靈數據備份按確的進入，用U盤插入U(xiǎn)SB接口，輸入開始時間和結束時間將數據備到U盤中，然后在導入到用戶的電腦上。用電壓記錄儀專用的數據軟件打開，進行數據分析保存等。

2、232通訊功能：標準MODBUS-RTU通訊協儀，支持04號保持寄存器命令。
　　記錄儀標配有232通訊接口，可通過232數據線將儀表和電腦連接，實現實時通訊、可上傳歷史數據，在電腦上可以對數據進分析保存等 232通訊距離為10米。

3、485通訊功能：
　　記錄儀可增加485通訊，但是儀表232和485只能任選一種通訊接口，485通訊距離為1公里內。

五、6路溫度記錄儀選型表

六、32路溫度記錄儀 顯示畫面

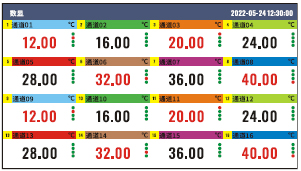

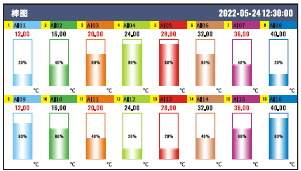

數顯畫面	棒圖畫面

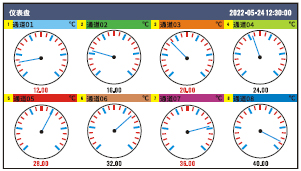

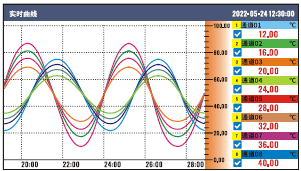

表盤界面	曲線界面

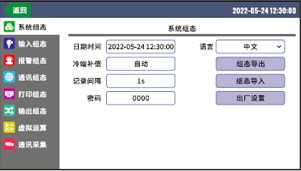

系統組態	輸入組態

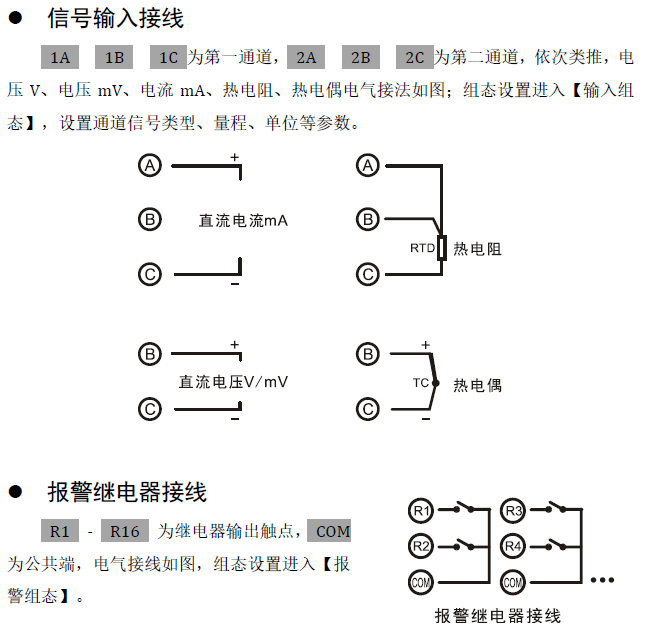

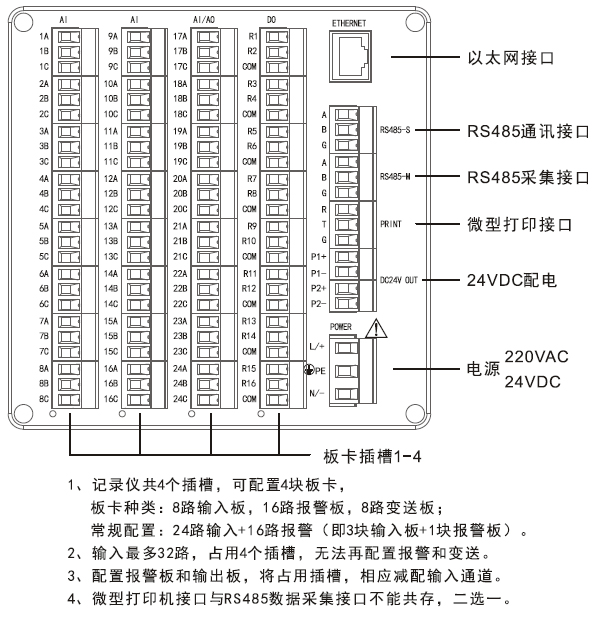

七：接線圖
