一、單通道數顯表YSW：
1、單通道數顯表YSW型：0.2級精度，測控速度每秒10次，顯示范圍-1999～9999。
2、雙顯示四位數碼管顯示（主顯示+第二顯示），其中第二顯示可供顯示工程量單位、報警值等信息。
3、模擬量萬能輸入，通過設置選擇，參考輸入信號量程對照表。
4、可選配1～4點報警輸出。10種報警方式：測量值上（下）限、偏差上（下）限、偏差絕對值上（下）限、故障報警七種基本報警方式和待機上（下）限、待機偏差上（下）限。
5、單通道數顯表YSW型表有10段折線修正功能。
6、單通道數顯表YSW型表可選配通訊、變送。
二、單通道數顯表 基本配置
單通道顯示：主顯示＋第二顯示，四位數顯示，測量速度每秒10次。
三、單通道數顯表 選型表：
內容 |
單相道數顯表YSW選型表 |
YSW- |
雙4位LED顯示，模擬量萬能輸入，0.2級顯示精度，每秒10次測控速度。 |

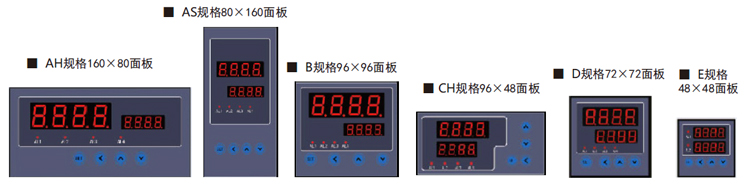

外形尺寸 |
AH |
160×80×125mm橫式 開孔尺寸：152×76 |
AS |
80×160×125mm豎式 開孔尺寸：152×76 |
B |
96×96× 76mm 開孔尺寸：92×92 |
CH |
96×48× 82mm 橫式 開孔尺寸：92×45 |
CS |
48×96× 82mm 豎式 開孔尺寸：92×45 |
D |
72×72× 75mm 開孔尺寸：68×68 |
E |
48×48×110mm 開孔尺寸：45.5×45.5 |
面板規格
|
|
雙4位LED顯示 |
輸入信號 |
|
模擬量萬能信號輸入 |
報警（選件）
（250V AC/3A，阻性負載） |
限A |
T1～T4 |
1～4點報警繼電器輸出，均為常開+常閉雙觸點 |
限B |
T1～T2 |
1～2點報警繼電器輸出，均為常開+常閉雙觸點 |
T3～T4 |
3～4點報警繼電器輸出，均為單常開觸點 |
限C |
T1～T2 |
1～2點報警繼電器輸出，均為常開+常閉雙觸點 |
T3 |
3點報警繼電器輸出，均為單常開觸點 |
T4 |
4點報警繼電器輸出，前3點為單常開觸點，第4點為常開+常閉雙觸點
選擇此型號時，不能選擇外供電源。
|
限D(zhuǎn) |
T1～T2 |
1～2點報警繼電器輸出，1點常開+常閉雙觸點；1點單常開觸
|
T3 |
3點報警繼電器輸出，1點為常開+常閉雙觸點，另外2點為單常開觸點。
選擇此型號時，不能選擇外供電源。
|
限E |
T1～T2 |
1～2點報警繼電器輸出，1點常開+常閉觸點，另1點為常開觸點 |
變送（選件）（分辨率：1/3000；負載能力：600Ω）
|
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
外供電源（選件)
|
B1 |
24V±5% 50mA以下 |
| B2 |
12V±5% 50mA以下 |
通訊（選件）
（通過參數可選：Modbus-RTU協議）
（通訊地址：0～99） |
S1 |
RS232接口 (僅限AH、AS、B尺寸)
|
S2 |
RS485接口 |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
注：同時需要變送和通訊功能時：
1、 A、B尺寸可以直接選型規格為A*MS*。
2、 C尺寸受端子數限制，不能有外供及第4報警。
3、 D尺寸受端子數限制，不能有外供及第3報警。
4、 E尺寸受端子數限制，不能有外供。
四、單通道數顯表 輸入信號及量程范圍對照表：
輸入信號 |
量程范圍 |
輸入信號 |
量程范圍 |
輸入信號 |
量程范圍 |
輸入信號 |
量程范圍 |
Pt100 |
-200~850℃ |
G53 |
-50~150℃ |
N |
-270~1300℃ |
鎢5-鎢錸26 |
0~2310℃ |
cu100 |
-50~150℃ |
K |
-270~1372℃ |
E |
-270~1000℃ |
直流電流 |
0~10mA，0~20mA |
cu50 |
-50~150℃ |
S |
-50~1768℃ |
J |
-210~1200℃ |
4~20mA |
BA1 |
-200~650℃ |
R |
-50~1768℃ |
T |
-270~400℃ |
毫伏 |
0~5V，1~5V |
BA2 |
-200~650℃ |
B |
250~1820℃ |
鎢錸3-鎢錸25 |
0~2310℃ |
毫伏 |
-100~100mV |
|
