一、YSN位移/角度/計數顯示控制儀：
1、可配接各類光電開關，接近開關，光柵尺，增量式旋轉編碼器等脈沖輸出的傳感器，用于實現計數；測量位移、長度；測量角度。
2、單相脈沖或雙相正交脈沖輸入，最高計數頻率10kHz。
3、0.0001～45.000 寬范圍可設置計數比率。
4、2點預置輸出。2種輸出方式，可設置延時恢復和自動清零功能。可以實現范圍報警和自動定量（定長）控制。
5、3點開關量輸入，可以實現清零，加/減計數，顯示鎖定的外部控制。
6、7位顯示和5位顯示2種可選擇形式：
7位顯示：顯示范圍-9999999～9999999
5位顯示：顯示范圍-19999～45000
5位顯示的儀表，可以選配變送輸出功能及多計數比率功能。（多計數比率功能常用于多層卷纜的長度測量）
8、 通訊，打印功能。
二、YSN位移/角度/計數顯示控制儀選型說明：
內容 |
代碼說明 |
YSN- |
5位或7位計數值顯示；最高計數頻率10kHz |

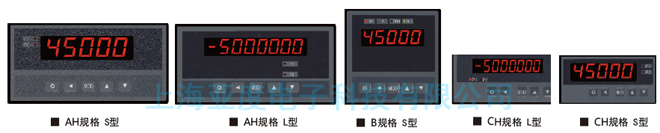

外形尺寸 |
AH |
160×80×125開孔尺寸：152×76 |
B |
96×96×112開孔尺寸：92×92 |
CH |
96×48×112開孔尺寸：92×45 |
面板規格 |
S |
5位LED |
L |
7位LED |
輸入信號
|
1 |
單相脈沖輸入（20mV以上） |
2 |
雙相正交脈沖輸入，可識別正、反向運動（選擇該項時必須選擇外供） |
D |
10Hz以下單相脈沖輸入，適合低速計數，防輸入信號抖動 |
報警（選件） |
T1～2 |
2點繼電器預置輸出； （250V AC/3A,阻性負載） |
開關量輸入（選件） |
K1 |
外部控制回零 |
K2 |
外部控制回零，加/減 |
K3 |
外部控制回零，加/減，鎖定 （限AH） |
變送（選件）
（分辨率：1/3000；負載能力：600Ω）（限顯示方式為S型儀表） |
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
A4 |
電壓輸出（-5V～+5V） |
A5 |
電壓輸出（-10V～+10V） |
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
B2 |
12V±5% 50mA以下 |
B3 |
5V±5% 50mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0～99） |
S1 |
ASCII協議 RS232 |
S2 |
ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
打印接口（選件） |
P |
|
計數比率方式 |
C1 |
單計數比率方式 |
C2 |
多計數比率方式（限面板規格為S型儀表） |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
