4、可選配1～4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差絕對值上限、偏差絕對值下限、故障報警7種基本報警方式和待機上限、待機下限、待機偏差上限、待機偏差下限4種待機報警方式。（待機報警方式：指儀表上電時測量值處于輸出區間時不報警，當測量值進入不輸出區間后建立待機條件，此后正常報警）。
8、一路數顯表YSK系列可選配通訊、變送.
內容 |
一路數顯表YSK選型 |
YSK- |
模擬量萬能輸入，0.2級顯示精度；每秒10次或40次測控速度可設 |

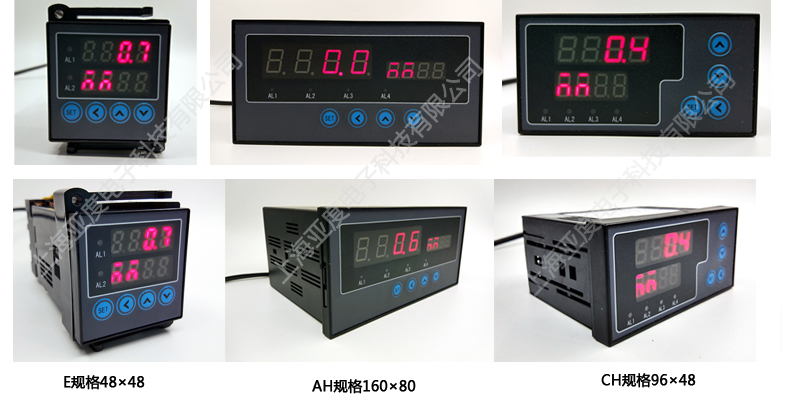

外形尺寸 |
AH |
160×80×125 橫式 開孔尺寸：152×76 （注①） |
AS |
80×160×125 豎式 開孔尺寸：152×76 （注①） |
B |
96×96×76 開孔尺寸：92×92 （注②） |
CH |
96×48×82 橫式 開孔尺寸：92×45 （注③） |
CS |
48×96×82 豎式 開孔尺寸：92×45 （注③） |
D |
72×72×75 盤裝 開孔尺寸：68×68 （注④） |
E |
48×48×110 開孔尺寸：45.5×45.5（注⑤） |
面板規格 |
|
雙4位LED顯示 |
報警（選件）（250V AC/3A，阻性負載） |
A |
T1～T4 |
1～4點報警繼電器輸出，均為常開+常閉雙觸點 |
O1～O2 |
1～2點OC門輸出（電壓應小于40V DC，電流應小于40mA） |
B |
T1～T2 |
1～2點報警繼電器輸出，均為常開+常閉雙觸點 |
T3～T4 |
3～4點報警繼電器輸出，均為單常開觸點 |
O1～O4 |
1～4點OC門輸出（電壓應小于40V DC，電流應小于40mA） |
C |
T1～T2 |
1～2點報警繼電器輸出，均為常開+常閉雙觸點 |
T3 |
3點報警繼電器輸出，均為單常開觸點 |
T3R |
3點報警繼電器輸出，均為常開+常閉雙觸點。 |
T4 |
4點報警繼電器輸出，前3點為單常開觸點，第4點為常開+常閉雙觸點。 |
O1～O4 |
1～4點OC門輸出（電壓應小于40V DC，電流應小于40mA） |
D |
T1～T2 |
1～2點報警繼電器輸出，1點常開+常閉雙觸點；1點常開觸點 |
T3 |
3點報警繼電器輸出，1點為常開+常閉雙觸點，另外2點為單常開觸點 |
O1～O3 |
1～3點OC門輸出（電壓應小于40V DC，電流應小于40mA） |
E |
T1～T2 |
1～2點報警繼電器輸出，均為單常開觸點 |
O1～O2 |
1～2點OC門輸出（電壓應小于40V DC，電流應小于40mA） |
接點輸入（選件） |
K |
1點外部開關量輸入，用于清零 |
變送（選件）（分辨率：1/3000；負載能力600Ω） |
A1 |
電流輸出（4-20）mA、（0-20）mA、（0-10）mA |
A2 |
電壓輸出（0-5）V、（1-5）V |
A3 |
電壓輸出（0-10）V |
A4 |
電壓輸出（-5V～+5V） |
A5 |
電壓輸出（-10V～+10V） |
外供電源（選件） |
B1 |
24V±5%50mA以下 |
B2 |
12V±5%50mA以下 |
B3 |
10V±5%50mA以下 |
通訊（選件）（通訊協議通過儀表參數可選：Modbus-RTU或TC-ASCII協議） |
S1 |
RS232接口 |
S2 |
RS485接口 |
電源規格 |
V0 |
100-240 V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
