一、高精度數顯表:
1、高精度數顯表:0.05級精度,測控速度每秒10次~400次可設置。
2、高精度數顯表: 顯示范圍-99999~99999。
3、 高精度數顯表:模擬量萬能輸入,通過設置選擇。
4、可選配1~4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差絕對值上限、偏差絕對值下限、故障報警七種基本報警方式與四種待機報警方式。(待機報警方式:指儀表上電時測量值處于輸出區間時不報警,當測量值進入不輸出區間后建立待機條件,此后正常報警)。
5、標準化程度提高,功能豐富。包括:輸入信號故障處理,測量值清零,峰值、谷值獲取,10段折線修正等功能。
6、高精度數顯表:可選配變送、通訊。
二、高精度數顯表YSEW 基本配置
單通道測量顯示,精度為0.05級,測控速度每秒10次~400次可設置,顯示范圍-99999~99999,多種報警功能。
四、高精度數顯表 選型表:
內容 |
高精度數顯表 選型說明 |
YSEW- |
0.05級測量精度,測控速度10次/秒~400次/秒可設 |

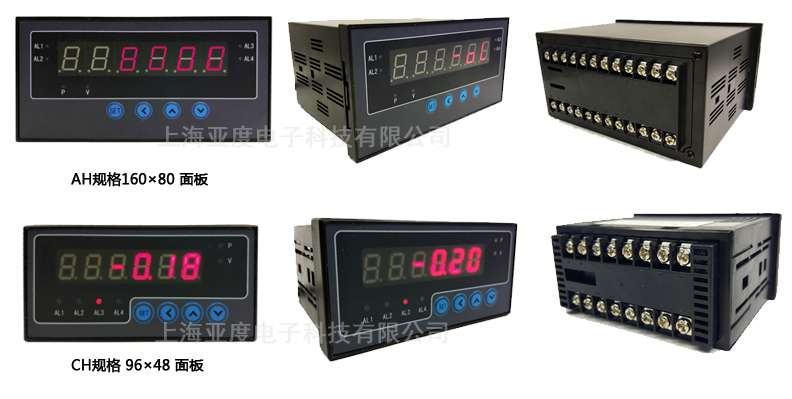

外形尺寸 |
AH |
160×80×125 橫式 開孔尺寸:152×76 (注①) |
CH |
96×48×82橫式 開孔尺寸:92×45(注②) |
面板規格 |
|
單6位LED顯示 |
報警(選件)
(250V AC/3A,阻性負載) |
AH |
T1~T4 |
1~4點報警繼電器輸出,均為常開+常閉雙觸點 |
O1~O4 |
報警為OC門輸出(電壓應小于40V DC,電流應小于40mA) |
CH |
T1~T2 |
1~2點報警繼電器輸出,均為常開+常閉雙觸點 |
O1~02 |
報警為OC門輸出(電壓應小于40V DC,電流應小于40mA) |
T3 |
3點報警繼電器輸出,均為單常開觸點 |
O3 |
報警為OC門輸出(電壓應小于40V DC,電流應小于40mA) |
接點輸入(選件) |
K |
1點外部開關量輸入,用于清零 |
變送(選件)(分辨率:1/3000;負載能力600Ω) |
A1 |
電流輸出(4~20)mA、(0~20)mA、(0~10)mA |
A2 |
電壓輸出(0~5)V、(1~5)V |
A3 |
電壓輸出(0~10)V |
A4 |
電壓輸出(-5V~+5V) |
A5 |
電壓輸出(-10V~+10V) |
外供電源(選件) |
B1 |
24V±5%50mA以下 |
B2 |
12V±5%50mA以下 |
B3 |
10V±5%50mA以下 |
通訊(選件)
(通過儀表參數可選:Modbus-RTU或TC-ASCII通訊協議) |
S1 |
RS232接口 |
S2 |
RS485接口 |
電源規格 |
V0 |
100-240 V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz;10-24V DC |
注①:A尺寸儀表
- 選擇1點開關量輸入時,儀表的變送輸出和通訊功能只能二選一。
注②:C尺寸儀表
|
