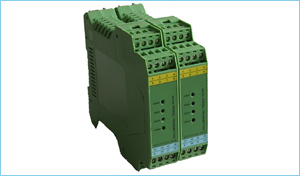

YBDA/V電流電壓模擬信號隔離器用途
信號隔離變送器是在自動化控制系統中對各種工業信號進行變送，轉換，隔離，傳輸，運算的儀表，可與各種工業傳感器配合，取回參數信號，隔離變送傳輸，滿足用戶本地監視遠程。本產品廣泛用于機械、電力、鐵路、石化、冶金、化工、食品、污水處理、樓宇建筑等領域的數據采集，信號傳輸轉換，PLC，DCS等工業測控系統，用來完善和補充系統模擬I/O插件功能，增加系統適用性和現場環境的可靠度。
YBDA/V電流電壓模擬信號隔離器技術參數：
◆測量：直流電壓，直流電流，電位計等
◆響應時間：<400msec.
◆輸出電流：4-20mAdc,0-20mAdc,0-10mAdc,特殊信號
◆輸出電壓：0-10Vdc,1-5Vdc,0-5Vdc,特殊信號
◆輸出負載：電流輸出時<750Ω，電壓輸出時>1000Ω
◆精度：≤±0.2%R0
◆電源功耗：直流供電<3W，交流供電<4VA
◆外殼材料：ABS
◆隔離：輸入，輸出，電源，外殼 互相隔離
◆絕緣阻抗：>100Ω，DC500V
◆工作環境溫濕度：-10~60℃/小于95%相對濕度（無冷凝狀態）
◆外型尺寸 ：100（L）×22（W）×112（H）mm
◆安裝方式：35mm標準導軌
◆重量：200克
YBDA/V電流電壓模擬信號隔離器選型示意圖：
| 功能代碼 |
功能代碼 |
輸入代碼 |
輸出代碼 |
工作電源 |
| YBD |
A：直流電流 |
A4：4-20mA |
V5：0-500V |
A4：4-20mA |
D：DC24V |
| A2：0-20mA |
V6：0-75mV |
A2：0-20mA |
A2：AC220V |
| A1：0-10mA |
VD：0-±75mV |
A1：0-10mA |
A1：AD110V |
| V：直流電流 |
A0：0-1mA |
VE：0-±10V |
V0：1-5V |
D2：DC220V |
| V0：1-5V |
R1：0-500Ω |
V1：0-10V |
D1：DC110V |
| V1：0-10V |
R2：0-1KΩ |
V2：2-10V |
Y：特殊訂制 |
| R：電位計 |
V2：2-10V |
R3：0-10KΩ |
V3：0-5V |
|
| V3：0-5V |
R4：0-50KΩ |
VE：0-±10V |
| V4：0-300V |
Y：特殊訂制 |
Y：特殊訂制 |
|
|
