高速溫度記錄儀YD700R 簡介：

YD700R系列18路萬能輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、熱電偶、熱電阻等多種信號。具

有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、歷史數據轉存、打印以及遠程通訊功能。帶標準

USB2.0接口，支持優盤轉存和備份歷史數據。可外接微型打印機，可手動打印數據，曲線，定時自動打印

實時數據，滿足用戶場打印的需要。廣泛應用于生產設備、試驗設備、過程控制所需的歷史數據記錄，報

警記錄，通斷電記錄，班次報表功能技術參數等場合。

高速溫度記錄儀技術參數：

1、記錄測量路數：可同時實現1-18路信號的檢測、記錄、顯示和報警，客戶可訂做4路、6路、8路到18路等。

2、測量范圍：各種溫度、濕度、壓力、電流、電壓、電量、流量等信號范圍均可

3、基本誤差：±0.2%F.S 。

4、顯示器 5.6英寸TFT彩色液晶顯示屏（640×480點）

5、輸入規格：

　　　　熱電阻:（Pt100, Cu50, Cu100, G53, BA1, Ba2）

　　　　熱電偶:（R, S, B, K, E, J, T, N, WR325, WR526）

　　　　直流電壓:（±20mV,±60mV,±100mV, 0~5V, 1-5V）

　　　　直流電流:（4~20mA, 0~20mA, 0~10mA附加250Ω外部分流電阻）

6、記錄間隔和存儲容量：
　記錄間隔 輸入通道數 記錄時間　記錄間隔 輸入通道數 記錄時間 　記錄間隔 輸入通道數 記錄時間

　0.1秒　　 6通道 　　　22天 　　1秒 　　　6通道 　　　225天 　　1分鐘 　　6通道 　　 >37年

　0.1秒 　　12通道 　　 10天　　 1秒 　　　12通道 　　 106天 　　1分鐘　　 12通道 　　>17年

　0.1秒 　　18通道 　　 7天 　　 1秒 　　　18通道 　　 71天 　 　1分鐘　　 18通道 　　>10年

7、USB數據轉儲: USB接口支持U盤數據轉儲功能，USB2.0協議，最大支持32GB

8、24VDC變送器電源: 標配4組（引自1回路），額定輸出電流200mA，

9、報警開關量輸出: 最多6點報警輸出繼電器，常開觸點，

10、模擬量輸出: 最多2通道，輸出類型4~20mA

11、通訊: 接口RS485或RS232C(選備功能)。通訊協議Modbus-RTU

12、打印: 支持連接面板式微型打印機.支持定時、報警、手動觸發打印儀表數據和報警信息.

13、字符信息: 通道名稱、單位、組名稱、設備名稱均可自定義字符串（中英文、字符、數字可混排）

14、顯示畫面: 數字、棒圖、實時曲線、歷史曲線、總貌、斷電記錄、報警信息、繼電器狀態、

15、時報、班報、日累積、月累積、數據轉儲、數據打印以及各個設置畫面等

16、安裝方法:嵌入式儀表盤安裝（垂直儀表盤）最多允許從水平面向后傾斜30度，左右水平

17、儀表盤厚度: 2～10mm

18、儀表尺寸:144×144×233mm（W×H×D）

19、額定電源:180~240 VAC（50Hz/60Hz）

20、允許電源:85~265VAC（50Hz／60Hz±2%）

21、工作環境:0~50 ℃，0~85% RH，無凝露

顯示畫面

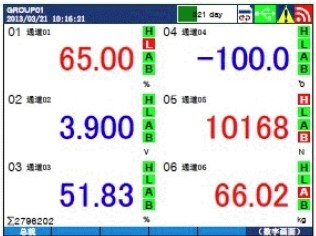

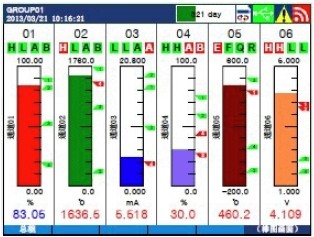

數字顯示	棒圖顯示

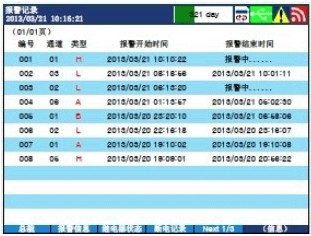

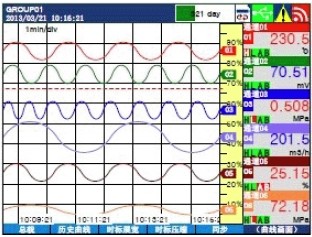

曲線顯示	報警信息顯示

高速溫度記錄儀YD700R產品選型表
