YF頻率變送器技術指標：
將頻率信號轉換成成比例的直流信號，輸入、輸出、電源三端口隔離，用于工廠、樓宇電力管理系統的中央監控，記錄頻率變化，測量UPS的頻率。將電網中的頻率經隔離變送成線性的直流模擬信號，是遠動裝置、計算機巡檢、自動化控制必須的模擬量采集輸入部分，可廣泛用于電力系統、工業控制、樓宇系統和其它工煤礦企業等
輸入負載：≤0.1VA
最大負荷輸入能力：電壓：2倍額定輸入（連續）訊號10s
精度：±0.1%R.O.
響應時間：＜400ms
輸出電壓：0~10Vdc(負載電阻＝輸入電壓／10mA)
輸出電流：0~20mAdc ,4~20mAdc
（負載電阻＝10Vdc／輸出電流）
輸出波紋：≤0.5% RO
工作環境溫度：0~50℃／小于80%相對濕度（無冷凝狀態）
貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
耐壓強度：AC2KVrms／min
絕緣阻抗：DC500V時大于100MΩ
電磁兼容性：符合GB／T18268工業設備應用要求
（等同IEC61326-1）
電源消耗：約2.5VA
YF頻率變送器選型示意圖：
| 總型號 |
輸入頻率/電壓范圍代碼 |
輸出信號 |
輸助電源 |
YF |
H1：45-55Hz |
V1：0-100V |
A4：4-20mA |
A2：AC220V |
H2：55-65Hz |
V11：0-110V |
A2：0-10mA |
A1：AD110V |
H3：45-65Hz |
V12：0-120V |
V1：0-10V |
D2：DC220V |
| H4：49-51Hz |
V22：0-220V |
V5：0-5V |
D1：DC110V |
HA：0-50Hz
|
V38：0-380V |
V15：1-5V |
D：DC24V |
| HB：0-65Hz |
V5：0-500V |
V0：0-1V |
Y：特殊訂制 |
| HC：0-100Hz |
Y：特殊訂制 |
Y：特殊訂制 |
|
| Y：特殊訂制 |
|
|
| 接線圖 Connection Diagram |

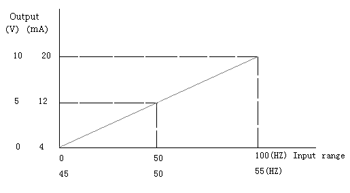

輸入、輸出曲線圖 Input Output curve |
 |
 |
|
