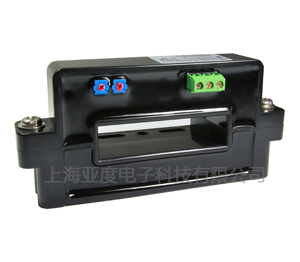

電參數

型號

YDS300KD

YDS500KD

YDS800KD

YDS1000KD

YDS1500KD

YDS2000KD

IPN

原邊輸入電流

0～300

0～500

0～800

0～1000

0～1500

0～2000

A

IP

原邊電流測量范圍

0～450

0～750

0～1200

0～1500

0～2500

0～2500

A

IOUT

副邊輸出電流

4～20(±1%)

mA

RL

負載電阻

80～650

Ω

VC

電源電壓

+24(±5%)

V

IC

電流消耗

35+IOUT

mA

Vd

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

εL

線性度

±1

%FS

I0

零點失調電流

TA=25℃4±0.1

mA

IOM

磁失調電流

IPN→0<0.1

mA

IOT

失調電流溫漂

IPN=0TA=-25～+85℃<0.005

mA/℃

Tr

響應時間

≤7

μs

f

頻帶寬度(-3dB)

DC～20

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

g

質量(約)

405

g

標準

Q/320115QHKJ01-2013

外形尺寸外部接線圖

引腳輸出： 1,+24V2,0V(電源地)3,IOUTOFS,零點調節GIN,幅度調節

使用說明

• 錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器穿過，即可在輸出端測得相應電流值。

2、當電流母線填滿原邊穿線孔時，獲得最佳的測量精度。原邊母排的溫度不應超過60℃。
3、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在。

4、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
