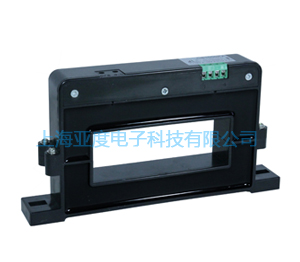

電參數

型號

YDS1000KCD

YDS2500KCD

YDS5000KCD

YDS8000KCT

YDS10000KCD

IPN

原邊輸入電流

0～1000

0～2500

0～5000

0～8000

0～10000

A

IP

原邊電流測量范圍

0～1500

0～3000

0～6000

0～10000

0～12000

A

IOUT

副邊輸出電流

4～20(±1%)

mA

RL

負載電阻

80～650

R

VC

電源電壓

+24(±5%)

V

IC

電流消耗

35+IOUT

mA

Vd

絕緣電壓

在原邊與副邊電路之間5kV有效值/50Hz/1分鐘

εL

線性度

±1

%FS

I0

零點失調電流

TA=25℃4±0.1

mA

IOM

磁失調電流

IPN→0<0.1

mA

IOT

失調電流溫漂

IPN=0TA =-25～+85℃<0.005

mA/℃

Tr

響應時間

≤7

μs

f

頻帶寬度(-3dB)

DC～10

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

m

質量(約）

960

g

標準

Q/320115QHKJ01-2013

外形尺寸 （mm）

端子輸出：1,+24V2,0V(電源地)3,IOUTOFS,零點調節GIN,幅度調節

引線輸出： 紅,+24V黃,IOUT黑,0V(電源地)

使用說明

• 錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
• 當測量電流大于5000A時P1端子與P2端子使用配件連接。

3、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在。

4、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
